Zhejiang Hertz Electric Co., Ltd., založená v roce 2014, je high-tech podnik specializující se na vývoj, výrobu, prodej a poprodejní servis, sloužící výrobcům středních a špičkových zařízení a integrátorům systémů průmyslové automatizace. Díky vysoce kvalitnímu výrobnímu zařízení a přísnému testovacímu procesu poskytneme zákazníkům produkty, jako jsou nízkonapěťové a vysokonapěťové měniče, softstartéry a servo řídicí systémy a řešení v souvisejících odvětvích. Společnost zastává koncept „poskytování uživatelům nejlepší produkty a služby“, aby sloužila každému zákazníkovi. V současné době se používá především pro hutnictví, chemický průmysl, papírenský průmysl, strojírenství a další průmyslová odvětví.
Proč si vybrat nás
Profesionální tým
Náš tým odborníků má dlouholeté zkušenosti v oboru a našim zákazníkům poskytujeme potřebnou podporu a poradenství.
Vysoce kvalitní produkty
Naše produkty jsou vyráběny podle nejvyšších standardů za použití pouze těch nejlepších materiálů. Zaručujeme, že naše produkty jsou spolehlivé, bezpečné a mají dlouhou životnost.
24h online služba
Horká linka 400 je otevřena 24 hodin denně. Fax, e-mail, QQ a telefon jsou všestranné a vícekanálové pro akceptování problémů zákazníků. Technický personál odpovídá na problémy zákazníků 24 hodin denně.
Řešení na jednom místě
Poskytujte včas technickou podporu v celém procesu kontroly, instalace, uvádění do provozu, přejímky, přejímací zkoušky výkonu, provozu, údržby a dalších odpovídajících technických pokynů a technických školení týkajících se smluvních produktů.

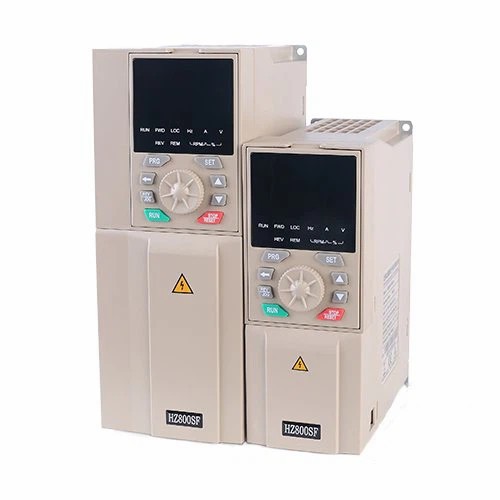

Náš pohon s proměnnou frekvencí (VFD), navržený pro přesné řízení motoru, je všestranným řešením zaměřeným na zvýšení energetické účinnosti a provozního výkonu.
Invertorový pohon umožňuje přesné řízení otáček motoru, což má za následek sníženou spotřebu energie a nižší provozní náklady, což z něj činí volbu šetrnou k životnímu prostředí pro podniky.
Frekvenční měnič pro třífázový motor
Vysoce kvalitní materiál a prvotřídní technologie. Výkonná funkce, plynulá převodovka. Pravidelný vzhled, malý a krásný. Pohodlné ovládání a intuitivní digitální displej.
Tento typ VFD se často používá v obytných a malých komerčních prostředích, protože je vhodný pro motory, které pracují na 120 V a nevyžadují vysoký výstupní výkon.
Každému jednotlivému segmentu přidělujeme 220V a 3 segmentům 220V vstup. Při použití pro jednu fázi lze každý druhý segment použít jako náhradní vedení.
Použití frekvenčního měniče, drag klimatizačního systému chladicího čerpadla, čerpadla studené vody, ventilátoru je velmi dobrá technologie úspory energie.
Měnič kmitočtu 3,7 kW. Jedná se o 24V 150W bezkomutátorový stejnosměrný převodový motor s přírubou 90x90mm. Vestavěná pravoúhlá převodovka s drážkou pro pero 10:1 přináší otáčky a točivý moment na 300.
Měnič kmitočtu 5,5 kW. Jedná se o 24V 150W bezkomutátorový DC převodový motor s přírubou 90x90mm. Vestavěná čelní převodovka 5:1 přináší otáčky a točivý moment na 600 ot./min a točivý moment 1,95 Nm (276,14.
Frekvenční měnič je střídavý stroj, který převádí dodávanou elektřinu na různé frekvence. Koncem 80. let začala Čína používat frekvenční měnič.
Co je frekvenční měnič VFD
VFD nebo měnič kmitočtu je elektronické zařízení používané k řízení střídavého indukčního motoru nebo synchronního motoru. VFD řídí točivý moment, rychlost a směr motoru, plynule startuje a zrychluje motor na požadovanou rychlost při řízené rychlosti zrychlení. Zpomalení je také řízeno a brzdění je k dispozici jako volitelná výbava. VFD vám umožňují používat jeden motor pro různé procesy a podmínky, které mohou vyžadovat různé rychlosti.
Výhody frekvenčního měniče VFD
Zvýšená energetická účinnost
Mezi nejpřesvědčivější výhody VFD patří jejich pozoruhodná schopnost zvýšit energetickou účinnost, což zase snižuje náklady na energii. Motory obvykle tvoří podstatnou část spotřeby energie, zejména v průmyslových zařízeních. VFD přicházejí na pomoc obratným řízením rychlosti motoru, zvláště když motor nevyžaduje plný výkon nebo konzistentní tempo.
Zmírnění poklesu napětí
Poklesy napětí, charakterizované přechodnými poklesy napětí, často sužují průmyslová nastavení, k nimž často dochází během aktivace velkých vedení střídavého motoru. Tyto poklesy mohou být škodlivé pro choulostivá zařízení, jako jsou počítače a senzory. VFD tento problém obcházejí spuštěním motoru při nulovém napětí a jeho postupným zvyšováním.
Řízený startovací proud
VFD nabízejí další pero ve své čepici efektivním řízením spouštěcího proudu. Mají schopnost spouštět motory při nulovém napětí a frekvenci, což nejen minimalizuje opotřebení motorů, ale také prodlužuje jejich provozní životnost a snižuje potřebu časté údržby a oprav.
Zabezpečení zařízení
Dalším pozoruhodným aspektem frekvenčních měničů je jejich schopnost přizpůsobit a omezit točivý moment, což zajišťuje, že motory nepřekročí své bezpečné meze točivého momentu. Toto proaktivní opatření chrání stroje a zařízení, předchází poškození a odvrací potenciální narušení výroby.
Přesné řízení procesu
V oblasti průmyslové výroby jsou VFD neocenitelné pro optimalizaci výrobních procesů tím, že umožňují jemně vyladěnou kontrolu nad otáčkami motoru. Frekvenční měniče lze naprogramovat tak, aby spouštěly motory při ideálních otáčkách nebo se zastavily v předem definovaných polohách, což v přesnosti překonává ostatní metody řízení motoru. Mnoho VFD lze navíc ovládat dálkově, což nabízí zvýšenou flexibilitu.
Redukce šumu
I když to není jejich primární účel, VFD slouží ke snížení hladiny okolního hluku provozováním motorů při nižších otáčkách. Tato funkce je zvláště výhodná v průmyslovém prostředí, kde snížená hladina okolního hluku přispívá ke zlepšení pracovních podmínek a plynulejší komunikaci v továrně. Toto malé, ale významné zlepšení vytváří příznivější pracovní prostředí.
VFD funguje tak, že odebírá střídavý proud o frekvenci 60 Hz, převádí ho na stejnosměrný proud (DC) přes obvod usměrňovače a posílá ho přes stejnosměrnou sběrnici, aby dále filtroval napětí. Poté proud dosáhne invertoru, který vytvoří pulzy stejnosměrné energie, které fungují jako střídavý proud. Pulzní povaha výstupu napodobuje střídavý výkon dostatečně k vytvoření správných indukčních procesů potřebných k roztočení rotoru motoru.
Vzhledem k tomu, že stejnosměrný proud se snáze ovládá z hlediska napětí a frekvence, jeho použití místo skutečného střídavého napájení umožňuje VFD upravovat elektrické napájení za chodu. Řada tranzistorů, zejména Insulated Gate, Bipolar Transistor (IGBT), poskytuje manuální nebo automatické řízení výkonu a výsledného výkonu EDDY pumpy. Výkon se snadno zvýší na kalové čerpadlo pod velkým zatížením a poté se opět sníží poté, co přejde ucpání nebo se změní textura čerpané kejdy nebo kalu.
Klíčové vlastnosti frekvenčního měniče VFD
Jmenovitý proud při trvalém provozu:Toto je maximální efektivní proud, který může frekvenční měnič bezpečně zvládnout za všech provozních podmínek při pevné okolní teplotě (obvykle 40 [°C]). Sinusové proudy zatížení koule motoru musí být stejné nebo menší než tato jmenovitá hodnota.
Jmenovitý proud přetížení:Toto je inverzní jmenovitý čas/proud, což je maximální proud, který může frekvenční měnič vyprodukovat za daný časový rámec. Typické hodnoty jsou 110% až 150% nadproud po dobu 1 minuty, v závislosti na výrobci. Vyšší jmenovité proudy lze dosáhnout předimenzováním frekvenčního měniče. Tato jmenovitá hodnota je velmi důležitá při dimenzování frekvenčního měniče pro proudy potřebné motorem pro moment vypínání.
Síťové napětí:Jako u každého ovladače motoru musí být specifikováno provozní napětí. Frekvenční měniče jsou navrženy tak, aby fungovaly při určitém jmenovitém napětí, jako je 240 V AC nebo 480 V AC, s povolenou změnou napětí plus nebo mínus 10 %. Většina motorových spouštěčů bude pracovat i za touto 10% odchylkou, ale měniče s proměnnou frekvencí ne a přejdou do ochranného vypnutí. Pro každou aplikaci se důrazně doporučuje zaznamenaný údaj o napětí odchylek síťového výkonu.
Typy frekvenčního měniče VFD
Volty/hertz (V/Hz) Řídicí VFD
Nejprve máme VFD řízení Voltů/Hertzů (V/Hz). Tyto VFD řídí frekvenci napájení dodávaného do motoru. Jsou jednoduché, ale vysoce účinné a nacházejí uplatnění ve většině běžných aplikací.
Bezsenzorové vektorové řízení VFD
Další je bezsenzorové vektorové řízení VFD. Ty jsou pokročilejší než pohony V/Hz. Mohou udržovat konstantní točivý moment bez použití zpětnovazebního senzoru, díky čemuž jsou vhodné pro aplikace vyžadující trochu větší přesnost.
Flux vektorové řízení VFD
Nakonec tu máme Flux Vector Control VFD. Ty jsou nejlepší, pokud jde o přesné ovládání. Poskytují přesné a rychlé řízení otáček motoru a točivého momentu, ideální pro složité a náročné aplikace.
Aplikace frekvenčního měniče VFD
Bazénové filtrační systémy
VFD lze použít ve filtračních systémech vnitřních bazénů ke zvýšení čistoty. VFD používané ve filtračních systémech vnitřních bazénů mohou pomoci snížit spotřebu elektřiny snadnou změnou objemu vody podle potřeby. K filtraci vody je potřeba 40 % energie spotřebované bazény. Čerpadlo využívající VFD může pomoci při recyklaci vody tím, že ji nasává do filtračního systému.
Čerpadla pro zvýšení tlaku
Komerční nebo velké budovy, jako jsou hotely, vyžadují dostatečně vysoký tlak vody k dosažení všech jednotek, včetně koupelen a sprch, pomocí čerpadla na zvýšení tlaku. VFD mohou být lepší alternativou k tlakovým regulačním ventilům, protože mají lepší úspory energie a eliminují náklady na údržbu.
HVAC systémy
VFD se používají v systémech HVAC po desetiletí. Tradičně se používaly pro modulaci kapacity, ale v posledních letech se používaly také pro vyvažování ventilátorů a čerpadel, monitorování zařízení a spotřebu energie řezacího zařízení v podmínkách špičkového zatížení. VFD mohou pomoci snížit opotřebení součástí systémů HVAC, protože vyžadují méně energie ke spuštění motoru, čímž se snižuje namáhání součástí.
Výrobní
Ve zpracovatelském průmyslu se VFD používají v dopravníkových pásech, extruderech a různých strojních zařízeních k zajištění přesné kontroly rychlosti a točivého momentu. To zlepšuje kvalitu výroby, snižuje opotřebení mechanických dílů a zvyšuje energetickou účinnost.
Voda a čištění odpadních vod
VFD jsou klíčové pro řízení rychlosti čerpadel v čistírnách vod a odpadních vod. Pomáhají regulovat průtok a tlak vody, optimalizovat spotřebu energie a snižují mechanické namáhání čerpadel během spouštění a provozu.
Zemědělství
V zemědělských aplikacích se VFD používají v zavlažovacích systémech, sušičkách obilí a ventilačních systémech ve stodolách a sklenících. Řízením otáček motoru VFD optimalizují průtok vody a vzduchu, snižují spotřebu energie a prodlužují životnost zařízení.
Součásti frekvenčního měniče VFD
Konvertor
Převodník nebo vstupní usměrňovač střídavého proudu pomáhá převádět střídavé napětí na stejnosměrné napětí. Převodník se skládá z více diod, které jsou zapojeny paralelně k sobě a umožňují proudění pouze jedním směrem. Elektřina, která protéká měničem, prochází cyklem, dokud se nepřemění na hrubé stejnosměrné napětí.
DC Link
DC Link je filtrační část složená z filtračních tlumivek a kondenzátorů. Účelem DC Link je vyhladit zvlněné stejnosměrné napětí získané z obvodu usměrňovače v předchozím kroku. Filtrovaný výstup je pak přiveden na vstup měniče.
Střídač
Účelem střídače je převést výstup stejnosměrného meziobvodu, což je filtrované stejnosměrné napětí, zpět na střídavé. Měnič se používá k řízení výstupu s proměnným napětím a proměnnou frekvencí do motoru. Invertor se skládá z IGBT spínačů, které jsou zapojeny do párů pro řízení elektrického toku. To je obvykle připojeno k logickému ovladači, který umožňuje operátorovi propojit a upravit napětí motoru. Řízením dráhy elektrického toku pomocí pulzně šířkové modulace lze ze stejnosměrného zdroje vyrábět střídavé napětí.
Uživatelské rozhraní
Pro dosažení optimální spotřeby energie nebo úspory energie je pro konfiguraci VFD zapotřebí uživatelské rozhraní. Uživatelské rozhraní je ovládací panel, který je připojen k VFD a umožňuje ruční zadání uživatele. Ty sahají od klávesnice po dotykové LCD obrazovky. Novější systémy nabízejí bezdrátové ovládací panely Bluetooth.
Logika ovládání
Uživatelsky definované nastavení je pak interpretováno řídicí logikou. Je to software potřebný k tomu, aby VFD komunikoval s uživatelským rozhraním a zpětnovazebním zařízením na motoru. Software je obvykle založen na stavovém diagramu, který sleduje sadu sekvencí před dokončením úkolu od začátku do konce. To umožňuje, aby byl VFD plně automatizován.
Faktory, které je třeba vzít v úvahu při výběru frekvenčního měniče VFD
Prvním rozhodnutím při výběru VFD je ujistit se, že měnič zvládne aktuální požadavky motoru. Zkontrolujte typový štítek motoru pro požadavek na proud při plném zatížení a pak najděte měnič, který je dimenzován na alespoň takový proud. Pokud napájíte měnič jednofázovým napájením, ujistěte se, že používáte jmenovité hodnoty měniče pro jednofázové napájení. Frekvenční měniče jsou pro jednofázový provoz výrazně sníženy.
Velikost VFD by měla být zvolena na základě maximálního proudu motoru při špičkovém odběru a nikoli na základě výkonu motoru. Neustálé spouštění, zastavování a dynamické zatížení ovlivňují elektroniku uvnitř VFD mnohem více než vliv, který mají na místní napájecí sběrnici a plnonapěťový spouštěč motoru. Proto by měl být použit špičkový odběrový proud.
Vyberte si mezi proměnným momentem (VT) a konstantním momentem (CT) a samostatnými jmenovitými hodnotami pro každý z nich. Použijte jmenovité hodnoty VT pro ventilátory a čerpadla nebo se podívejte na jmenovité hodnoty CT pro dopravníky a obecné řízení stroje. Je důležité znát typ aplikace, protože specifikace měniče jsou uspořádány podle toho. Pokud si nejste jisti, který z nich použít, doporučujeme použít CT.
Nadmořská výška, ve které používáte VFD, má také vliv na chlazení. Jak se zvyšuje nadmořská výška, vzduch je méně hustý. Toto snížení hustoty vzduchu snižuje chladicí vlastnosti vzduchu. Většina VFD je navržena tak, aby fungovala na 100 % kapacity ve výškách až 1000 m. Pokud jste ve vyšší nadmořské výšce, musí být disk předimenzován, aby kompenzoval pokles chlazení.
Chcete nejnižší nosnou frekvenci, kterou váš motor zvládne. Většinu času bude výchozí nosná frekvence fungovat dobře, ale pokud potřebujete snížit slyšitelný hluk, rozptyl tepla nebo spotřebu energie, ujistěte se, že jste schopni upravit nosnou frekvenci pro měnič.
Určení správné velikosti VFD zahrnuje několik metod výpočtu, které zajistí, že VFD zvládne požadavky motoru. Základní použitý vzorec je: Velikost VFD (kW)=Výkon motoru (kW) x Servisní faktor. Servisní faktor se obvykle pohybuje od 1,1 do 1,5, což zohledňuje neočekávané zvýšení zátěže a zajišťuje spolehlivost. Pokud máte například motor o jmenovitém výkonu 10 kW a zvolíte servisní faktor 1,2, bude požadovaná velikost VFD minimálně 12 kW. To zajišťuje, že VFD zvládne občasné špičky zátěže bez přehřátí nebo selhání.
Kromě toho je důležité ověřit, že jmenovitý proud VFD odpovídá ampérům při plném zatížení motoru (FLA). To zahrnuje kontrolu FLA na typovém štítku motoru a zajištění, že VFD může dodávat tento proud za všech provozních podmínek. Pokročilejší výpočty mohou vzít v úvahu faktory, jako je harmonické zkreslení, které může ovlivnit jak napájecí zdroj, tak motor. Harmonické jsou zvláště důležité ve velkých nebo citlivých instalacích, kde mohou vést k problémům s kvalitou napájení a poškozením zařízení.
Použití nástrojů specifických pro výrobce nebo online kalkulátorů může tento proces dimenzování zjednodušit. Tyto nástroje berou v úvahu podrobné vstupní parametry, jako je výkon motoru, typ zátěže a podmínky prostředí, a poskytují doporučení na míru. Tento přístup pomáhá zajistit, aby se vybraný VFD dobře hodil pro konkrétní aplikaci, čímž se zvyšuje účinnost a spolehlivost.
Jak udržovat VFD měnič kmitočtu
Pravidelný úklid
Průmyslové a obchodní oblasti mají mnoho polétavého prachu a nečistot, které se mohou hromadit nad VFD a negativně ovlivnit jeho fungování. Abyste tomu zabránili, bez ohledu na typ podvozku VFD musí být zajištěno pravidelné čištění VFD. Jeho chladič a ventilátory musí být vždy udržovány v čistotě. Periodické čištění VFD lze provádět otíráním, čištěním a rozprašováním nahromaděného vzduchu z nich.
Údržba teploty
Dalším zásadním tipem, který je třeba dodržovat pro špičkovou údržbu VFD, je udržování jejich teploty, protože se většinou používají v kompaktních oblastech, kde jsou teplotní špičky běžnou věcí. Pro udržení jejich optimální teploty je však třeba zajistit vhodnou cirkulaci vzduchu. Musí být také instalovány systémy regulace teploty.
Pravidelné vizuální kontroly
Dalším proaktivním přístupem k údržbě VFD jsou pravidelné vizuální kontroly. Personál údržby se základními znalostmi o těchto ovladačích je musí každý týden vizuálně kontrolovat, aby zjistil případné viditelné závady. Některé z klíčových inspekcí, o které je třeba se starat, zahrnují fungování systémů chlazení prostoru, kabelů z optických vláken, připojení a nouzových obvodů.
Zabraňte pronikání vlhkosti
Voda a elektřina nejsou vhodnou kombinací v žádném průmyslovém prostředí a nejinak je tomu u frekvenčních měničů. VFD nesmí přijít do kontaktu s vlhkostí, protože to nevyhnutelně způsobí různé problémy, jako jsou poruchy zařízení, nepravidelné chování a koroze. Proto je třeba VFD uchovávat v suchu.
Neporušená připojení
Další na seznamu tipů pro údržbu VFD je, že musíte zajistit těsné připojení. Elektrické spoje se mohly uvolnit kvůli neustálým vibracím. Uvolněné spoje způsobí nerovnoměrné fungování ovladače.
Naše továrna
Společnost Zhejiang Hertz Electric Co., Ltd. založená na technologii výkonové elektroniky, motorovém pohonu a řídicí technice a spoléhající se na pokročilé výrobní zařízení a přísný testovací proces poskytuje zákazníkům nízkonapěťové a středněnapěťové frekvenční měniče, softstartéry a servořízení. systémy a související průmyslová řešení.
Osvědčení
FAQ
